圆盘刀库/细孔打孔专用设备/高精度/速度快

简要描述:广泛应用于:航空航天,轨道交通机械制造,军工机械,线性模组导轨,电子电器面板,定制铝型材家具,电视机铝型材边框等型材件加工.

  • 更新时间:2020-09-02
  • 生产地址:深圳
  • 厂商性质:生产厂家
  • 访  问  量:64
详细介绍

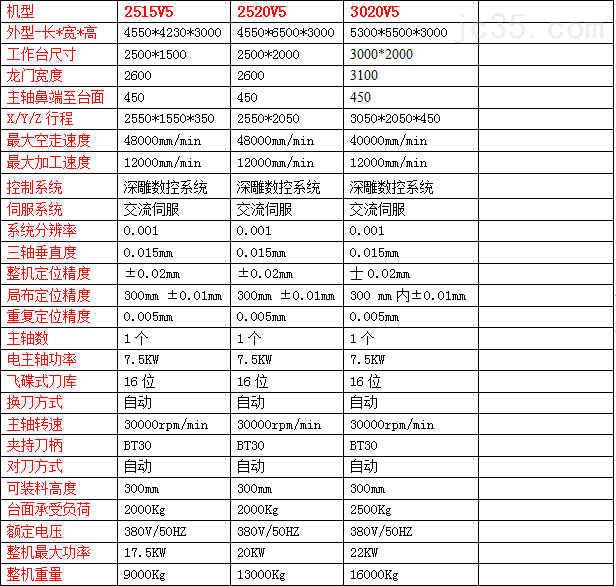

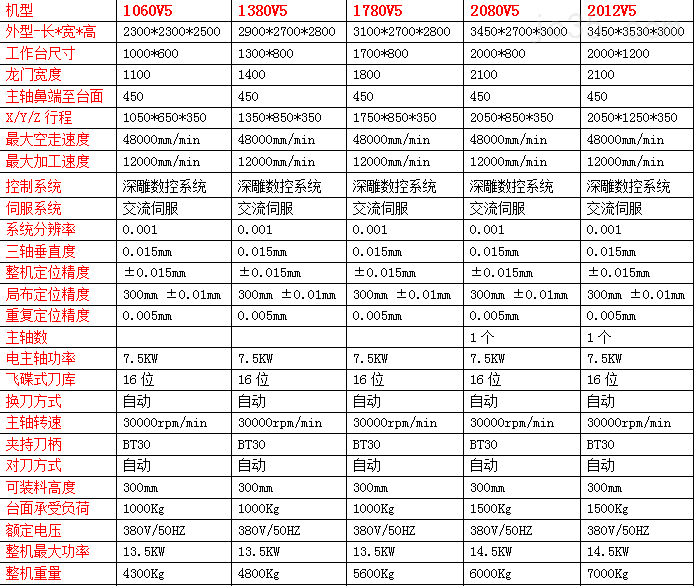

升级版精雕机系列-技术参数及配置单

一、机器简介:
SDSK-V5升级版机型系列是专门为客户量身定做的铝型材精雕机;配台湾圣杰16位飞碟式刀库,换刀速度为2秒,大大提高生产效率; 运动方式为Y轴工作台前后移动,X轴机头左右移动,Z轴主轴上下移动。大理石(花岗岩)机身结构; 采用深雕数控系统,伺服电机;三轴采用上银/银泰精密级直线导轨,精密级滚珠丝杆,德国联轴器,先进的主轴制冷系统,自动润滑系统,冷却液循环喷水及喷雾系统,保证了更高的加工精度、速度与稳定性;;特别适用于各类铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙加工。
另可加装第四旋转轴、侧铣头、探头功能。



(图片仅供参考、以实物为准、另可加全罩)


、机器主要配置清单(单位:mm)



序号规  格  说  明数量
1.大理石机身,大理石横梁,铸铁机械零配件,外罩2mm钢板、烤漆(不锈钢水箱)全套
2.铝工作台尺寸,带T型槽1套
3.深雕数控系统(法兰克技术基础)/3轴伺服电机/主轴伺服驱动全套
4.XYZ轴用 台湾上银  精密级直线导轨全套
5.XYZ轴用 台湾TBI  精密级研磨级滚珠丝杆全套
6.电主轴 (型号BT30/7.5-125)  30000rpmin,7.5KW, 外径125mm,带编码器1个
7.台湾圣杰16位飞碟式刀库1套
8.进口NSK  P级角接触配对轴承全套
9.主轴水冷机1台
10.配电柜恒温系统
11.施耐德电气配件
12.电子手轮1套
13.对刀仪1个
14.X/Y/Z轴配三防布风琴罩各1套
15.X/Y/Z轴配塑料拖链各1套
16.自动润滑黄油泵1套
17.空气过滤器2套
18.喷水及水气混合喷雾装置各2套
19.水泵LDPB 4-18/480W1套
20.机床附件1套
21.BT30刀柄2个


三.

四.

备注:客户如果有特殊要求,也可另行非标定制。
⑤、服务条款:
1、本公司负责运输,送货地址为                                  ;
2、保修规定:本设备免费保修18个月,壹年后长期提供上门维修服务,控制系统软件免费升级。
3、本报价所涉及的金额已经包含税金;
4、交货期:签定合同,并且收到定金之日起    天左右交货(物流时间除外);
5、供方免费培训需方1-2名操作员,使之完全掌握操作技术,以便正常使用及日常维护。要求需方接受培训人员具备一定电脑技能,并自备编程人员。
